Física: Campo, Força e Indução
Eletromagnetismo
O que estuda?
Relação entre forças da eletricidade e magnetismo como fenômeno único.

Física: Campo, Força e Indução
Magnetismo
A magnetita é um minério de…
Óxido de ferro (Fe3O4).

Física: Campo, Força e Indução
Magnetita
Também conhecida como…
Ímã natural.
Física: Campo, Força e Indução
Magnetismo
Como são denominados os materiais atraídos por um ímã?
Ferromagnéticos.
Física: Campo, Força e Indução
Magnetismo
Quais elementos são atraídos ou magnetizados por um ímã?
- Ferro;
- Níquel;
- Cobalto;
- Determinadas ligas metálicas.
Física: Campo, Força e Indução
V ou F?
Todos os metais são ferromagnéticos.
Falso.
Nem todos os metais são ferromagnéticos.
Física: Campo, Força e Indução
V ou F?
Ouro, prata e cobre são atraídos pelos imãs.
Falso.
Ouro, prata e cobre não são atraídos pelos imãs.
Física: Campo, Força e Indução
Magnetismo
Os dois polos de um ímã são _______ (separáveis/inseparáveis).
Inseparáveis.

Física: Campo, Força e Indução
V ou F?
Um ímã ao ser preso pelo seu centro de gravidade assume uma posição única.
Verdadeiro.
Física: Campo, Força e Indução
Magnetismo
Classificação?
Natural e artificial.
Física: Campo, Força e Indução
Magnetismo
Constituição dos principais ímãs artificiais?
- Bário;
- Carbonato de estrôncio;
- Neodímio.
Física: Campo, Força e Indução
Ímãs artificiais
Como se classificam?
- Permanentes;
- Temporais;
- Eletroímãs.
Física: Campo, Força e Indução
Magnetismo
Os polos magnéticos de um ímã apontam para…
Norte e sul.

Física: Campo, Força e Indução
Magnetismo

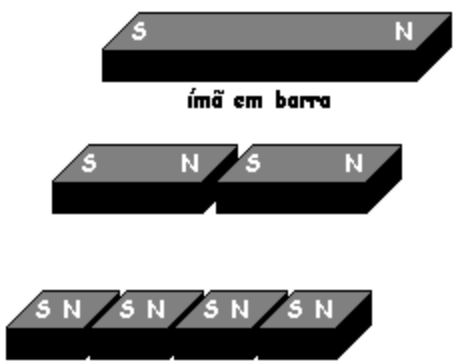

Ao dividirmos um ímã, os novos formados apresentarão ______ (um/dois) polo(s).
Dois.

Física: Campo, Força e Indução
Substâncias magnéticas
Como se classificam?
- Ferromagnéticas;
- Paramagnéticas;
- Diamagnéticas.
Física: Campo, Força e Indução
Magnetismo
Em substâncias _______ (diamagnéticas/paramagnéticas) a imantação é pouco intensa.
Paramagnéticas.
Física: Campo, Força e Indução
V ou F?
Madeira e plástico são substâncias paramagnéticas.
Verdadeiro.
Física: Campo, Força e Indução
V ou F?
Substâncias que se orientam em sentido contrário ao vetor da indução magnética são chamadas ferromagnéticas.
Falso.

Substâncias que se orientam em sentido contrário ao vetor da indução magnética são chamadas diamagnéticas.
Física: Campo, Força e Indução
Magnetismo
Os polos opostos de um ímã se _______ (repelem/atraem).
Atraem.

Física: Campo, Força e Indução
V ou F?
A temperatura pode influenciar a capacidade de imantação dos materiais.
Verdadeiro.
Física: Campo, Força e Indução
Ponto Curie
Em que consiste?
Temperatura limite em que materiais mantém-se ferromagnéticos.
Física: Campo, Força e Indução
Indução magnética
Definição?
Fenômeno de imantação de um corpo por meio de um ímã.

Física: Campo, Força e Indução
Campo magnético
Em que consiste?
Área de influência de um ímã, localizada ao seu redor.

Física: Campo, Força e Indução
Campo magnético

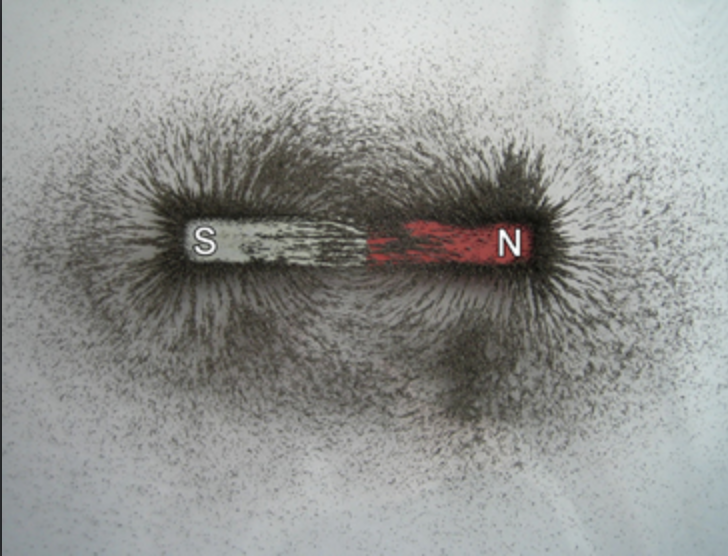

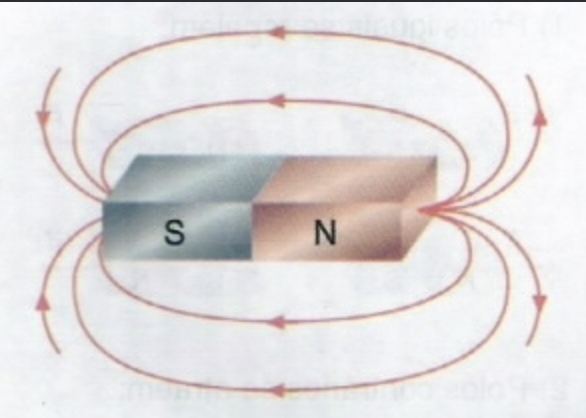

Como é representado?
Por linhas de campo ou indução.
Física: Campo, Força e Indução
Campo magnético

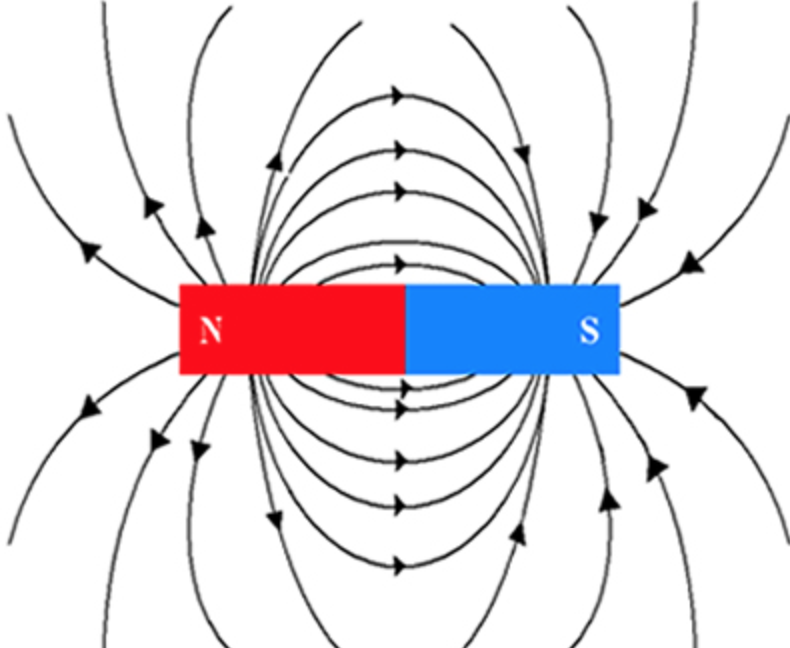

Em sua representação, as linhas saem do polo ______ (sul/norte) e entram no polo _______ (sul/norte).
Norte; sul.

Física: Campo, Força e Indução

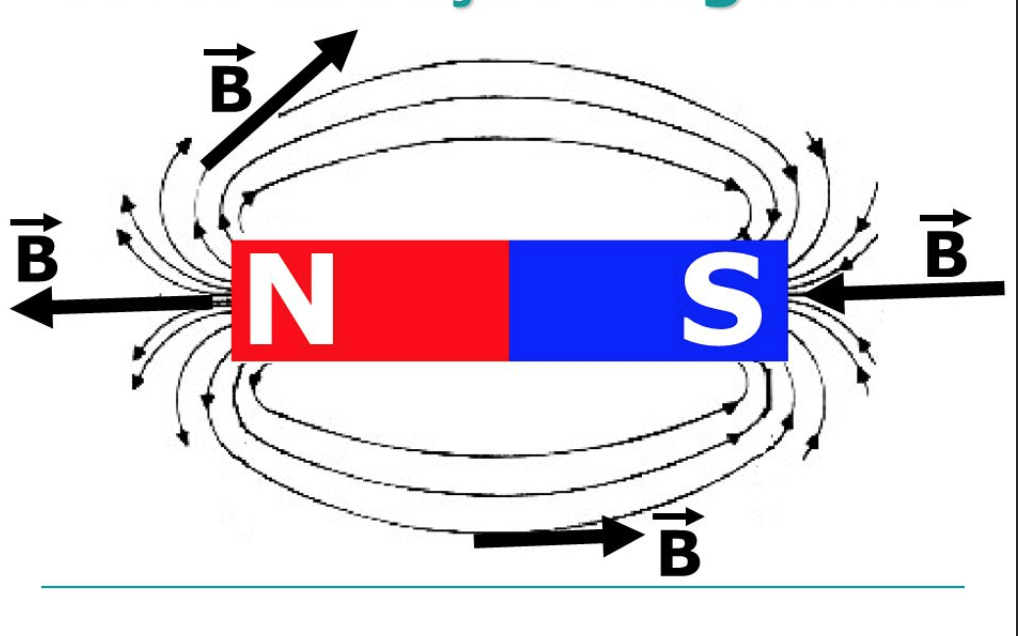

Campo magnético
O vetor tangente às linhas de campo é chamado…
Vetor indução magnética.

Física: Campo, Força e Indução
Campo magnético
O vetor indução magnética possui sentido _______ (contrario/igual) ao das linhas de campo.
Igual.
Física: Campo, Força e Indução
V ou F?
No interior de um ímã não existe campo magnético.
Falso.
No interior de um ímã existe campo magnético.
Física: Campo, Força e Indução

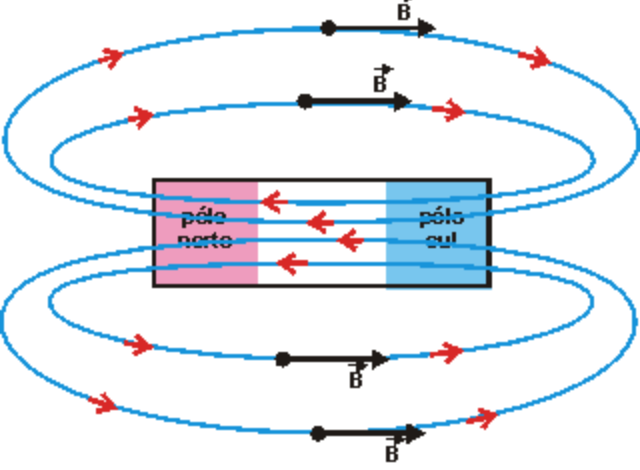

Campo magnético
No interior de um ímã as linhas de indução saem do polo _______ (norte/sul) para o polo _______ (norte/sul).
Sul; norte.

Física: Campo, Força e Indução
V ou F?
O campo magnético é rotacional.
Verdadeiro.
Física: Campo, Força e Indução
Campo magnético
O polo norte de um ímã aponta para o ________ (sul/norte) geográfico.
Norte.

Física: Campo, Força e Indução
V ou F?
O polo sul de um ímã aponta para o polo sul geográfico.
Verdadeiro.
Física: Campo, Força e Indução

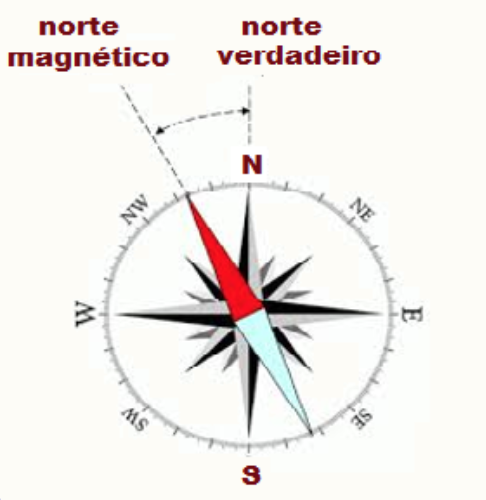

Campo magnético
O polo sul geográfico é o polo _______ (norte/sul) magnético.
Norte.
Física: Campo, Força e Indução
V ou F?
O polo norte geográfico é o polo sul magnético.
Verdadeiro.
Física: Campo, Força e Indução
Magnetismo
Uma corrente elétrica _______ (possui/não possui) a capacidade de criar um campo magnético ao seu redor.
Possui.
Física: Campo, Força e Indução
Campo magnético
Qual a lei adotada para o sentido das linhas de campo criadas por uma corrente elétrica?
Lei de Ampère.

Física: Campo, Força e Indução
Lei de Ampère
O que afirma?
O sentido do campo magnético é determinado pelo sentido da corrente.
Física: Campo, Força e Indução
Lei de Ampère
Regra adotada para determinar o sentido das linhas de campo?
Regra da mão direita.

Física: Campo, Força e Indução

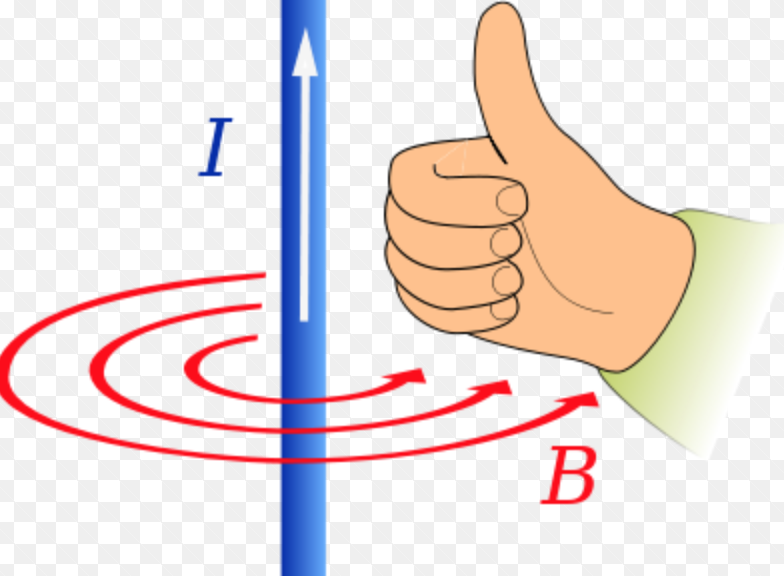

Regra da mão direta de Ampère
O que o dedo polegar indica?
O sentido convencional da corrente elétrica.
Física: Campo, Força e Indução
Regra da mão direta de Ampère
Com exceção do polegar, o que indica os demais dedos?
O sentido das linhas de campo magnético.
Física: Campo, Força e Indução

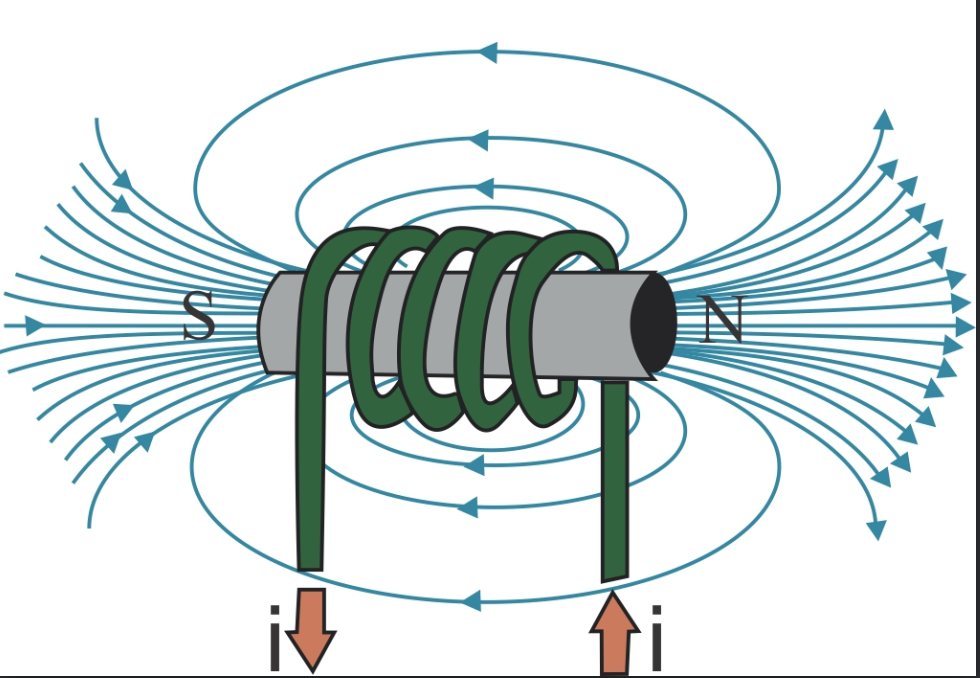

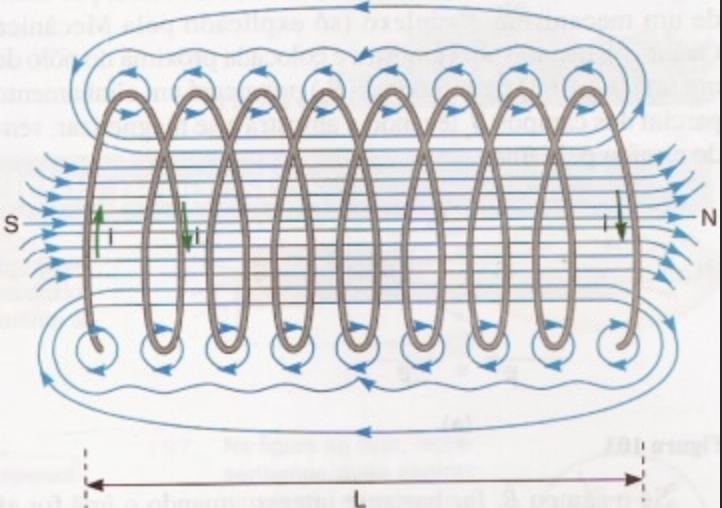

Solenoide
Em que consiste?
Fio condutor enrolado em hélice em torno de um eixo.

Física: Campo, Força e Indução
V ou F?
Um solenoide serve como um reator.
Falso.
Um solenoide serve como um indutor.
Física: Campo, Força e Indução
Solenoide
A direção do campo magnético é _______ (paralela/perpendicular) ao planos das espiras.
Perpendicular.

Física: Campo, Força e Indução
Lei de Biot-Savart
Para que é utilizada?
Calculo da intensidade do vetor campo magnético.
Física: Campo, Força e Indução
Lei de Biot-Savart
Fórmula?
B = µ . i/2π . r
Onde
µ - permeabilidade magnética do meio;
r - distância do centro do condutor até a linha de campo;
i - intensidade da corrente elétrica.
Física: Campo, Força e Indução
Solenoide
Fórmula para intensidade do vetor indução magnética?
B = µNi/L
Onde
μ - permeabilidade magnética do meio;
N - número de espiras do solenoide;
L - comprimento do solenoide;
i - intensidade da corrente elétrica.
Física: Campo, Força e Indução
Força magnética
Como se dá?
Pela interação entre a carga elétrica e um campo magnético.

Física: Campo, Força e Indução
V ou F?
A força magnética atua somente sobre cargas em movimento.
Verdadeiro.
Física: Campo, Força e Indução
Campo magnético
Qual a unidade de medida adotada no Sistema Internacional?
Tesla (T).

Física: Campo, Força e Indução
Força magnética
Também conhecida como…
Força de Lorentz.
Física: Campo, Força e Indução
A força magnética é uma grandeza _______ (vetorial/escalar).
Vetorial.
Física: Campo, Força e Indução
Força magnética
Fórmula para calculo da intensidade?
F = |q|.v.B.sen θ
Onde
|q| - módulo da carga elétrica;
v - velocidade da carga elétrica;
B - campo magnético;
sen θ: ângulo entre vetor velocidade e o vetor campo magnético.
Física: Campo, Força e Indução
Força Magnética
Unidade de medida no Sistema Internacional?
Newton (N).
Física: Campo, Força e Indução
V ou F?
A força magnética é paralela ao campo magnético (B).
Falso.
A força magnética é perpendicular ao campo magnético (B).
Física: Campo, Força e Indução
Força magnética
É _______ (paralela/perpendicular) ao vetor velocidade (v) e carga magnética(q).
Perpendicular.
Física: Campo, Força e Indução
Força magnética
Utilidade da regra da mão esquerda de Fleming?
Encontrar o sentido da força magnética.

Física: Campo, Força e Indução

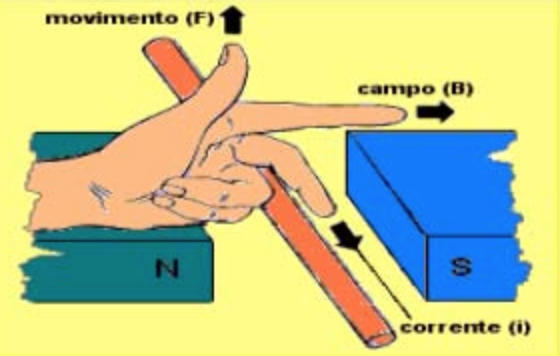

Regra da mão esquerda de Fleming
Como se dá?
Dedo polegar - Sentido da força magnética (F);
Indicador - Campo magnético (B);
Dedo médio - sentido da velocidade (v).

Física: Campo, Força e Indução
V ou F?
Cargas elétricas em repouso sofrem ação da força magnética.
Falso.
Cargas elétricas em repouso não sofrem ação da força magnética.
Física: Campo, Força e Indução
Indução eletromagnética
Por quem foi descoberta?
Michael Faraday.

Física: Campo, Força e Indução

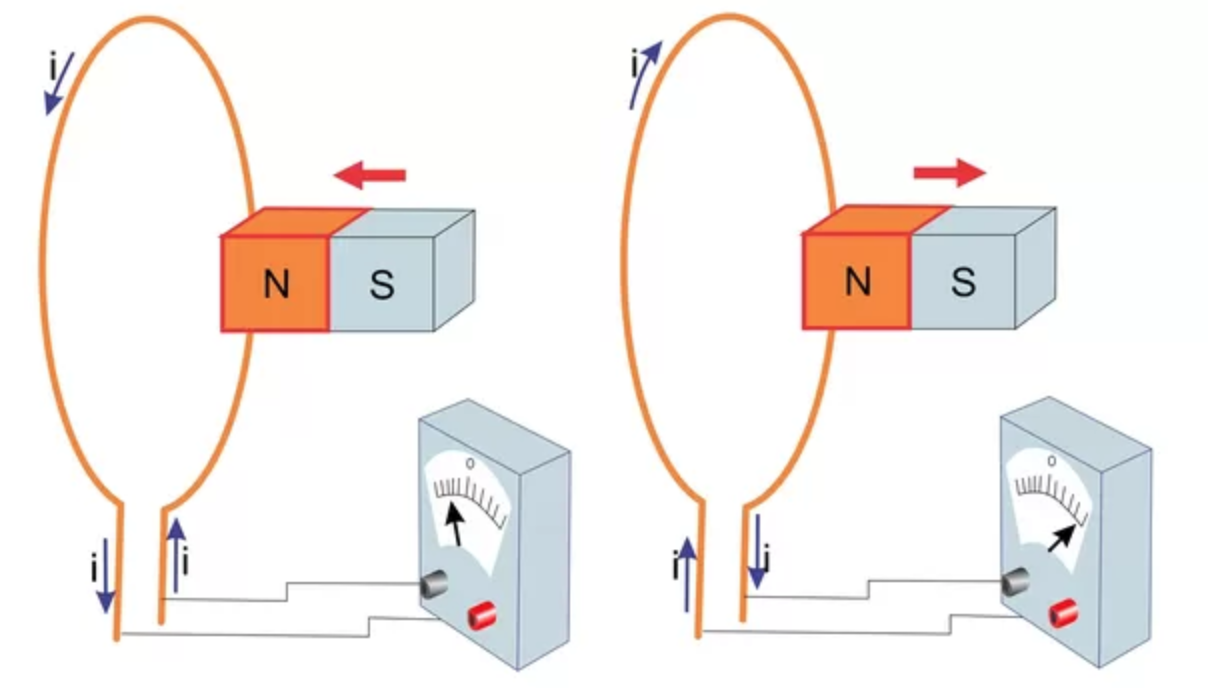

V ou F?
Existe a possibilidade de gerar energia pela movimentação de um ímã próximo a um indutor ou condutor.
Verdadeiro.
Física: Campo, Força e Indução
Campos eletromagnéticos
Como são formados?
Pela concentração de cargas elétricas e magnéticas.
Física: Campo, Força e Indução
Lei de Faraday
Enunciado?
Na existência de variação do fluxo magnético em um circuito, surgirá nele uma força eletromotriz induzida.
Física: Campo, Força e Indução
Lei de Faraday
Fórmula?
e = - ΔΦ/Δt
Onde
ΔΦ - variação do fluxo magnético;
Δt - intervalo de tempo.
Física: Campo, Força e Indução

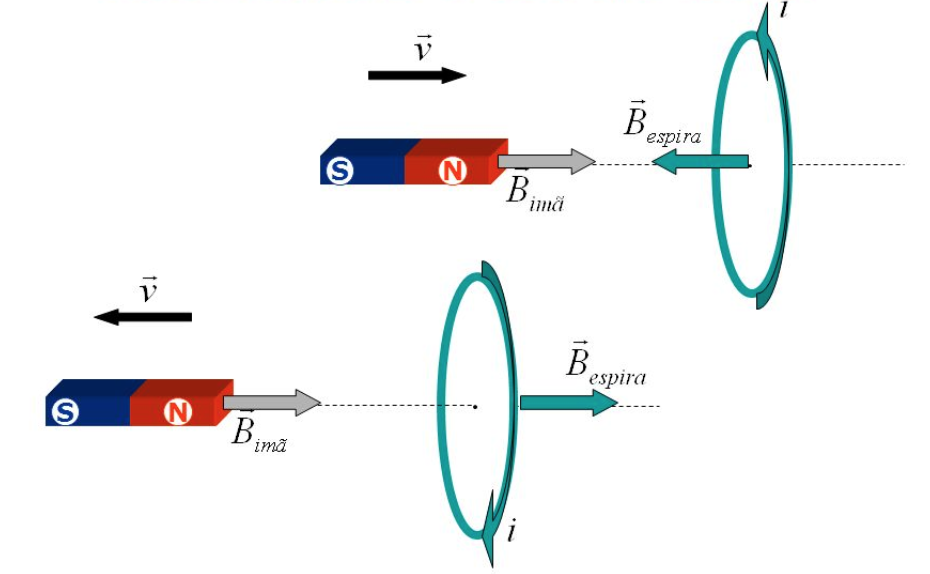

Lei de Lenz
O sentido da corrente é ______ (igual/oposto) ao da variação do campo magnético que lhe deu origem.
Oposto.

Física: Campo, Força e Indução
Eletromagnetismo
Pra que servem os transformadores?
Reduzir as perdas de energia.

O transformador é um dispositivo que funciona em corrente alternada, capaz de alterar o valor da tensão elétrica em um circuito.
Física: Campo, Força e Indução
V ou F?
Um transformador de tensão é capaz de elevar ou rebaixar uma diferença de potencial.
Verdadeiro.
Física: Campo, Força e Indução

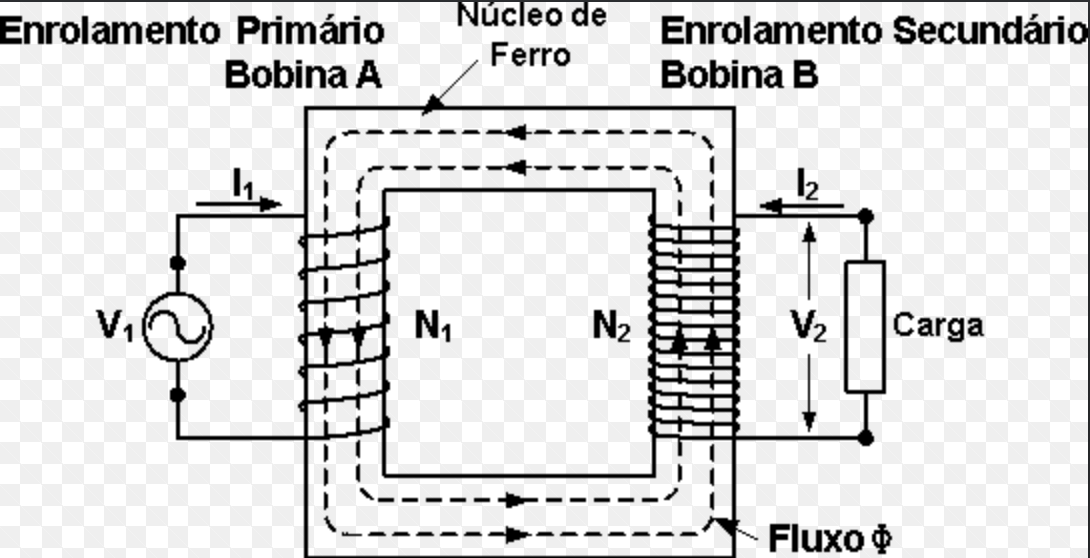

Transformador de tensão
Como é formado?
Núcleo de material ferromagnético e duas bobinas independentes.

Física: Campo, Força e Indução
Transformador de tensão
Como as bobinas são classificadas?
Primária e secundária.
Física: Campo, Força e Indução
Transformador de tensão
Caso o número de espiras na bobina primária seja maior que na secundária, a tensão será ______ (aumentada/diminuída).
Diminuída.
