Física: Eletrodinâmica

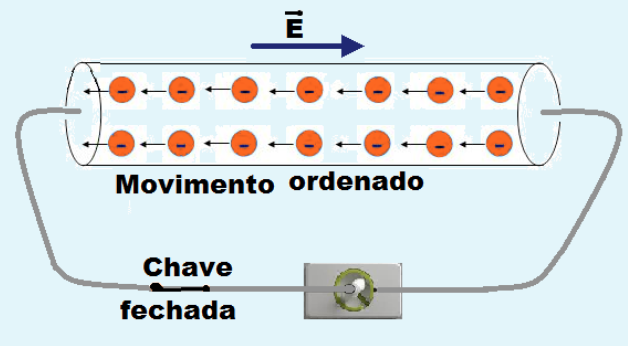

Corrente elétrica
Carga elétrica em movimento.
Física: Eletrodinâmica
V ou F?
A existência de corrente elétrica está relacionada à presença de cargas positivas e negativas.
Verdadeiro.
Física: Eletrodinâmica
Intensidade de corrente elétrica
Fórmula?
I = Q/Δt
Onde,
- I: intensidade de corrente
- Q: carga elétrica
- Δt: intervalo de tempo
Física: Eletrodinâmica
Na corrente elétrica ocorre a movimentação dos _______ (prótons/elétrons).
Elétrons.

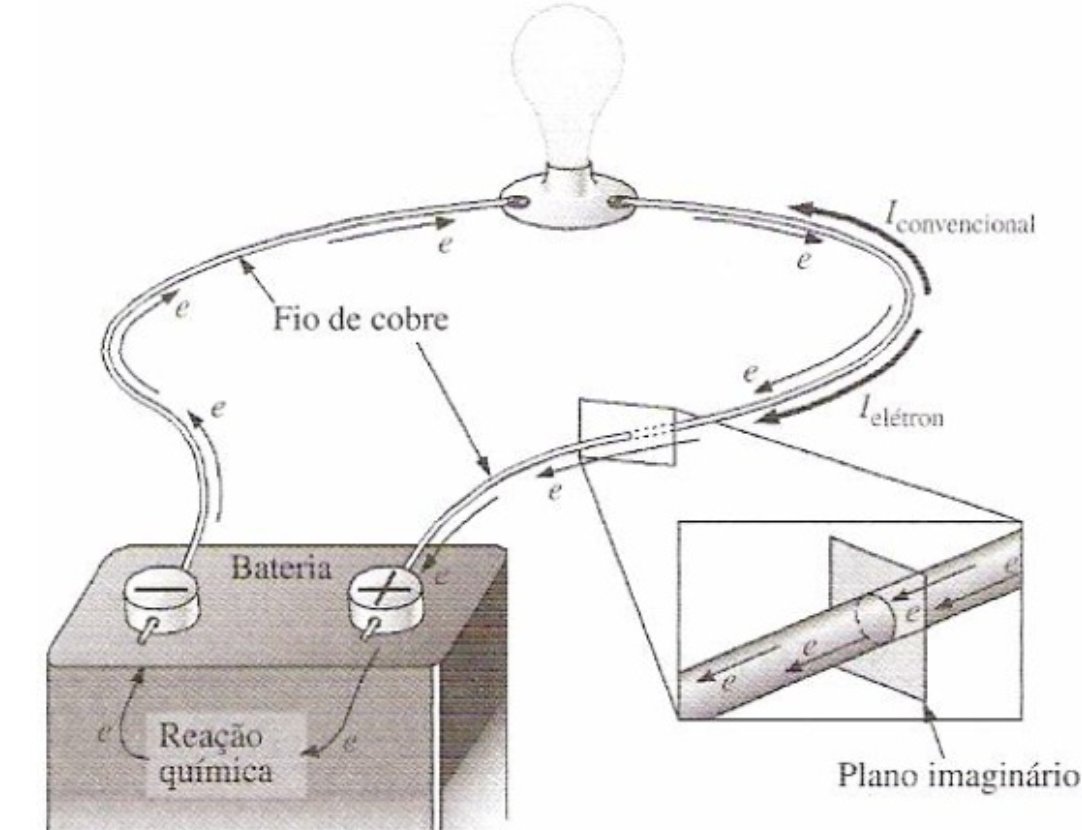

Física: Eletrodinâmica
Corrente elétrica
Sentido real da corrente?
Polo negativo → polo positivo.
Física: Eletrodinâmica
Corrente elétrica
Sentido convencional da corrente?
Polo positivo → polo negativo.
Física: Eletrodinâmica
Corrente elétrica
Como é classificada conforme a natureza?
Eletrônica e iônica.
Física: Eletrodinâmica
V ou F?
A corrente eletrônica se constitui pelo deslocamento de elétrons livres.
Verdadeiro.
Física: Eletrodinâmica

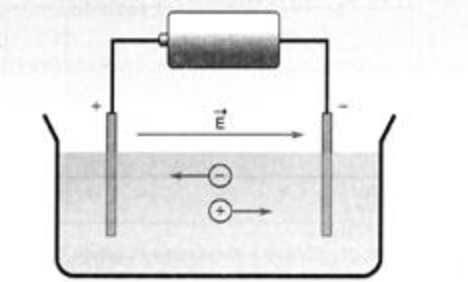

Na corrente iônica os íons positivos e negativos se deslocam em sentidos _______ (iguais/opostos).
Opostos.
Física: Eletrodinâmica
Onde correntes eletrônicas são observadas?
Condutores metálicos.
Física: Eletrodinâmica
Onde correntes iônicas são observadas?
Soluções eletrolíticas e gases ionizados.
Física: Eletrodinâmica
Intensidade da corrente elétrica
Unidade de medida?
Ampère (A).
Física: Eletrodinâmica

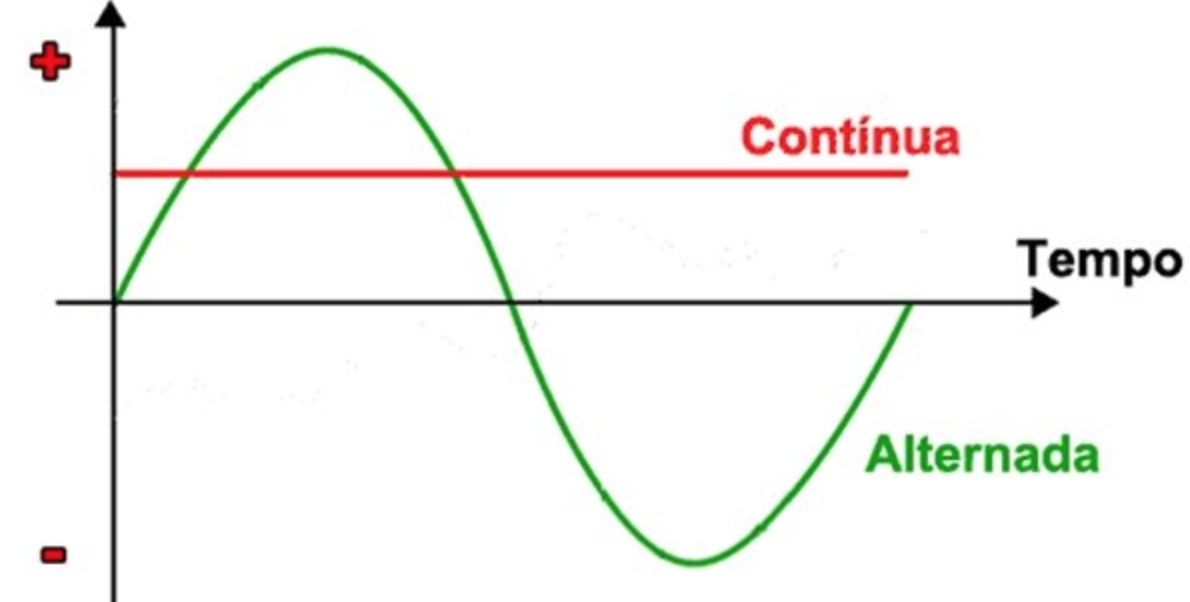

Corrente elétrica
Tipos? (2)
Contínua e alternada.
Física: Eletrodinâmica
Na corrente ______ (alternada/contínua) a intensidade e sentido variam periodicamente.
Alternada.
Física: Eletrodinâmica

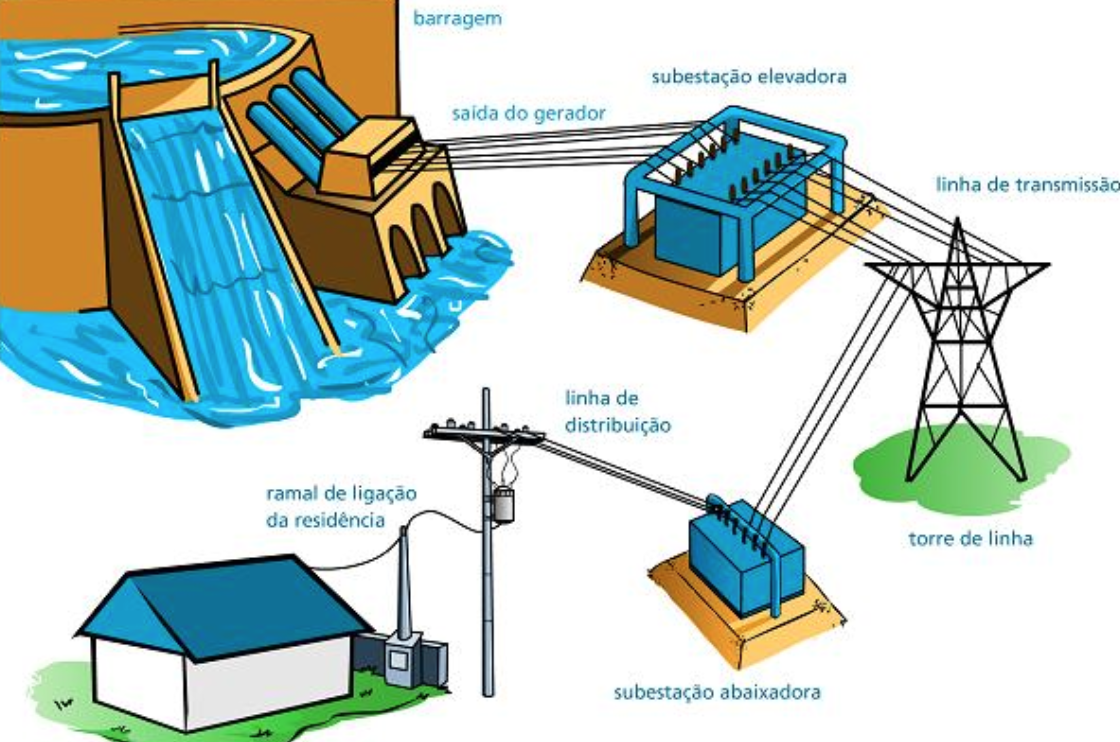

As correntes elétricas utilizadas em residências são _______ (contínuas/alternadas).
Alternadas.
Física: Eletrodinâmica
V ou F?
A corrente elétrica estabelecida por baterias de automóveis é alternada.
Falso
A corrente elétrica estabelecida por baterias de automóveis é contínua.
Física: Eletrodinâmica
Corrente elétrica
Quais efeitos pode provocar?
- Joule;
- Luminoso;
- Magnético;
- Químico;
- Fisiológico.
Física: Eletrodinâmica

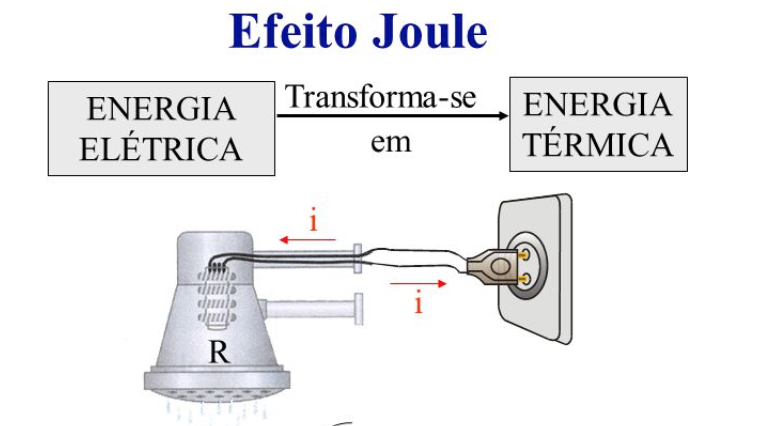

Efeito joule
Energia elétrica sendo convertida em energia térmica.
Física: Eletrodinâmica

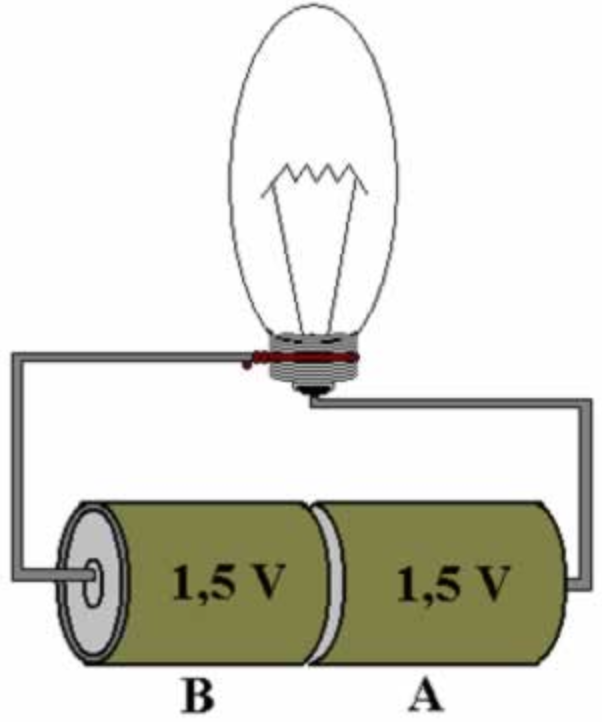

Circuito elétrico
Caminhos que permitem a passagem da corrente elétrica.
Física: Eletrodinâmica
Circuito elétrico
Elementos que o compõe? (6)
- Gerador;
- Dispositivos de manobra;
- Receptor elétrico;
- Resistor elétrico;
- Dispositivos de segurança;
- Dispositivos de controle.
Física: Eletrodinâmica
V ou F?
Um gerador elétrico é capaz de transformar outras formas de energia em elétrica.
Verdadeiro.
Física: Eletrodinâmica
Num circuito elétrico, interruptores e chaves são dispositivos de _______ (manobra/segurança).
Manobra.
Física: Eletrodinâmica

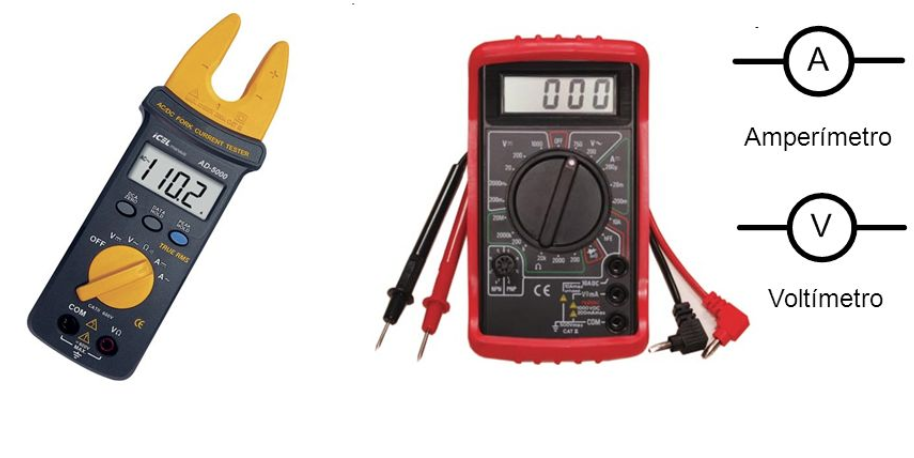

Num circuito elétrico, quais são os dispositivos de controle mais comuns? (3)
- Amperímetro;
- Voltímetro;
- Galvanômetro.
Física: Eletrodinâmica
Um _______ (voltímetro/amperímetro) é utilizado para medir a diferença de potencial.
Voltímetro.
Física: Eletrodinâmica
Amperímetro
Função?
Medir a intensidade de corrente elétrica.
Física: Eletrodinâmica

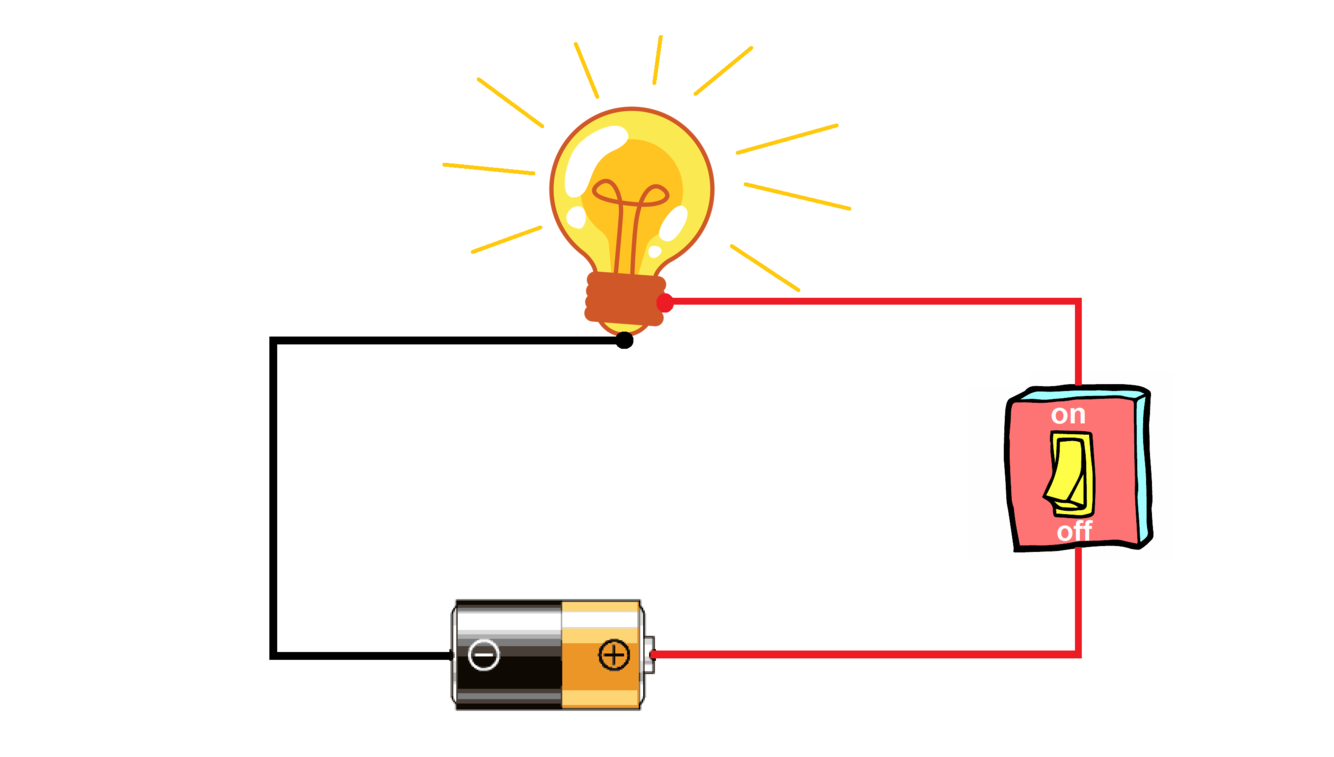

A passagem de corrente elétrica só ocorre caso o circuito esteja ______ (aberto/fechado).
Fechado.
Física: Eletrodinâmica

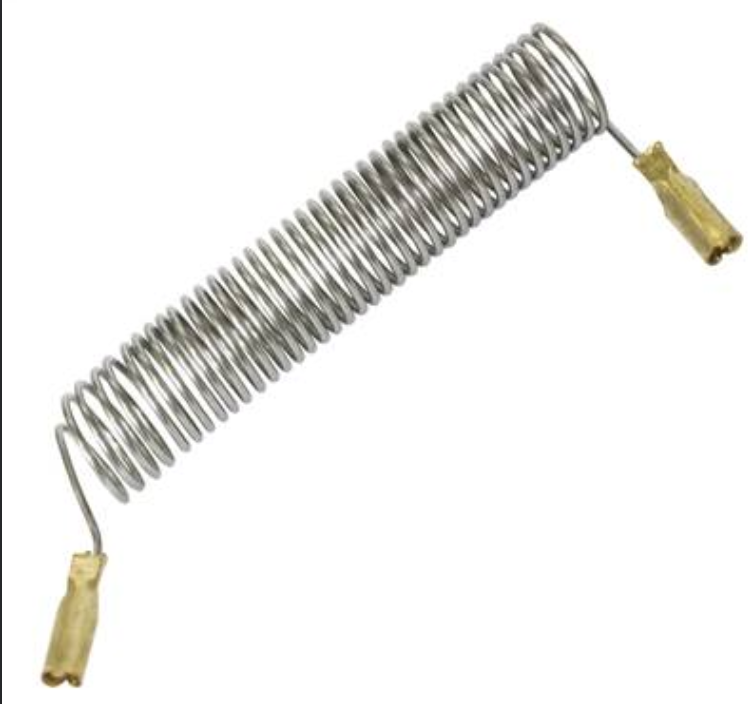

Resistência elétrica
Capacidade que um corpo tem de opor-se à passagem da corrente elétrica.
Física: Eletrodinâmica
Resistência elétrica
Como é calculada?
R = U/i
Onde,
- U: diferença de potencial
- i: corrente elétrica
Física: Eletrodinâmica
Resistência elétrica
Unidade de medida no Sistema Internacional?
Ohm (Ω).
Física: Eletrodinâmica
Resistividade
Capacidade de resistir de um dado material.
Física: Eletrodinâmica
V ou F?
A resistência é inversamente proporcional à resistividade.
Falso
A resistência é diretamente proporcional à resistividade.
Física: Eletrodinâmica
A resistência é ________ (diretamente/inversamente) proporcional ao comprimento de um fio.
Diretamente.
Física: Eletrodinâmica
A resistência é ________ (diretamente/inversamente) proporcional a área de um fio.
Inversamente.
Física: Eletrodinâmica
V ou F?
A condutividade é inversamente proporcional a resistividade.
Verdadeiro.
Física: Eletrodinâmica
Potência elétrica
Fórmula?
Pot = W/Δt
Onde,
- W: trabalho
- Δt: intervalo de tempo
Física: Eletrodinâmica
Potência elétrica dissipada
Fórmula?
Pot = U²/R
Onde,
- U: diferença de potencial
- R: resistência
Física: Eletrodinâmica

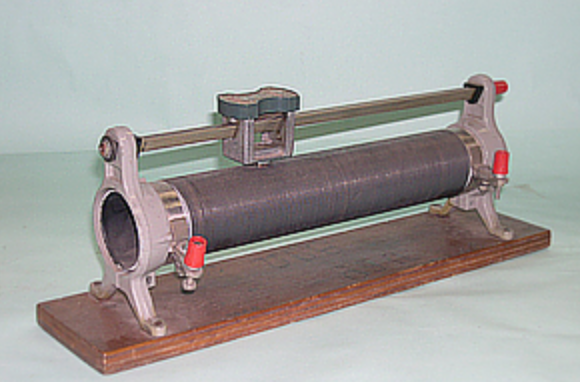

Reostatos
São resistências elétricas variáveis.
Física: Eletrodinâmica
Curto-circuito
Quando ocorre?
Quando a corrente circula em um circuito mais curto que o esperado.
Física: Eletrodinâmica

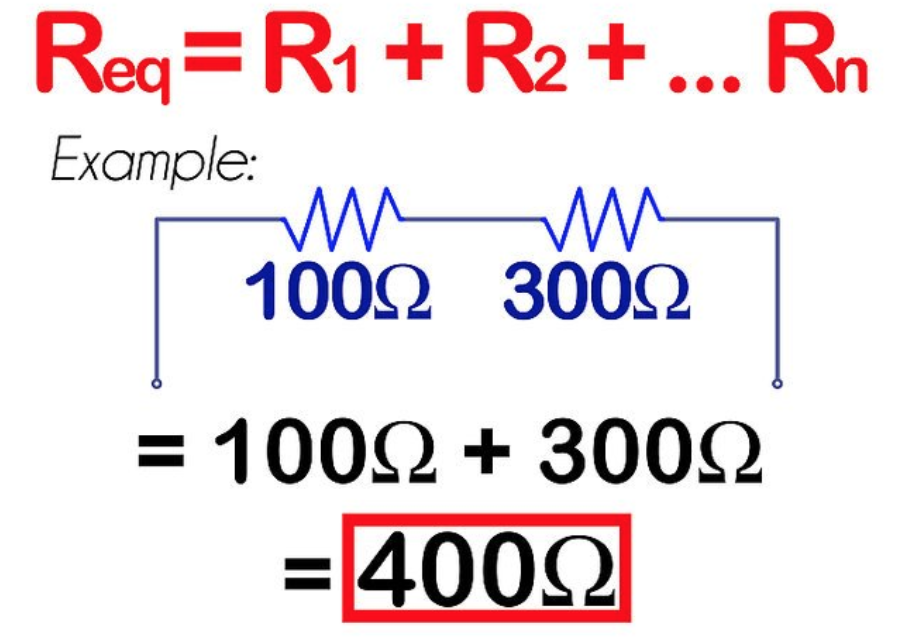

Associação de resistores
Como pode ocorrer? (3)
- Série;
- Paralelo;
- Mista.
Física: Eletrodinâmica
V ou F?
Na associação em série os resistores são percorridos pela mesma corrente.
Verdadeiro.
Física: Eletrodinâmica
Associação de resistores
Como é calculada a ddp na associação em série?
Pela soma das ddps individuais dos resistores.
Física: Eletrodinâmica
V ou F?
Na associação de resistores em série, caso um falhe os demais mantém o funcionamento.
Falso
Na associação de resistores em série, caso um falhe o sistema para de funcionar.
Física: Eletrodinâmica

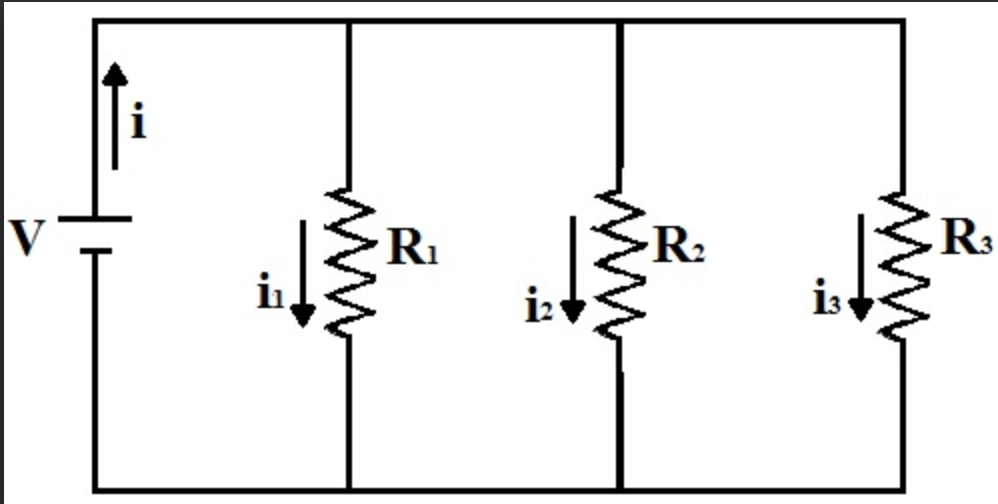

Na associação em paralelo os resistores são subjugados a mesma…
diferença de potencial.
Física: Eletrodinâmica
V ou F?
Na associação de resistores em paralelo, caso um elemento falhe, os demais mantém o funcionamento.
Verdadeiro.
Física: Eletrodinâmica
Um amperímetro ideal apresenta resistência ______ (positiva/nula).
Nula.
Física: Eletrodinâmica
V ou F?
Um voltímetro ideal possui resistência interna nula.
Falso
Um voltímetro ideal possui resistência interna infinita.
Física: Eletrodinâmica

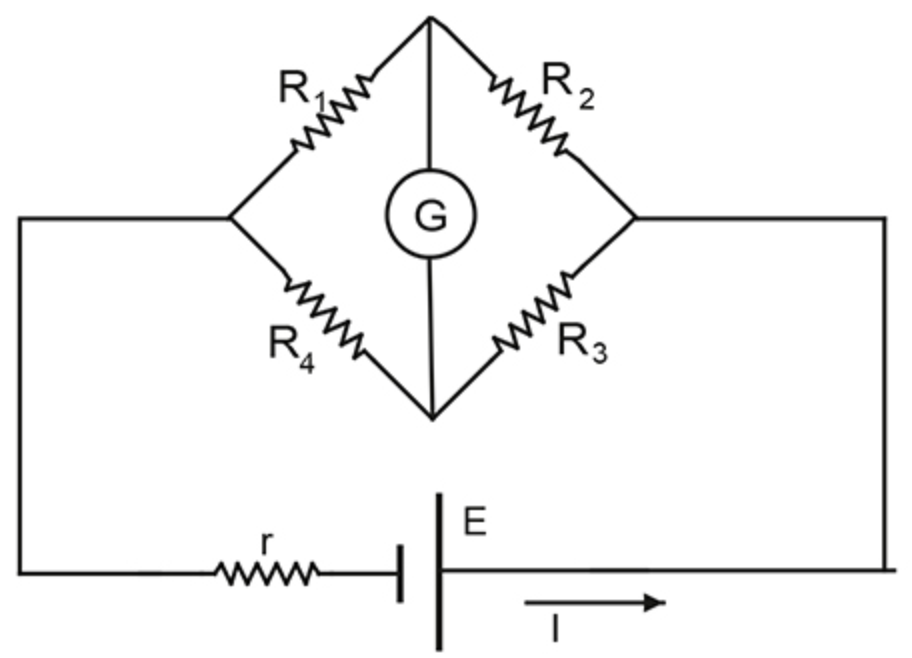

Ponte de Wheatstone
Formato?
Losango.
Física: Eletrodinâmica
Ponte de Wheatstone
Função?
Descobrir o valor de uma resistência elétrica desconhecida.
Física: Eletrodinâmica

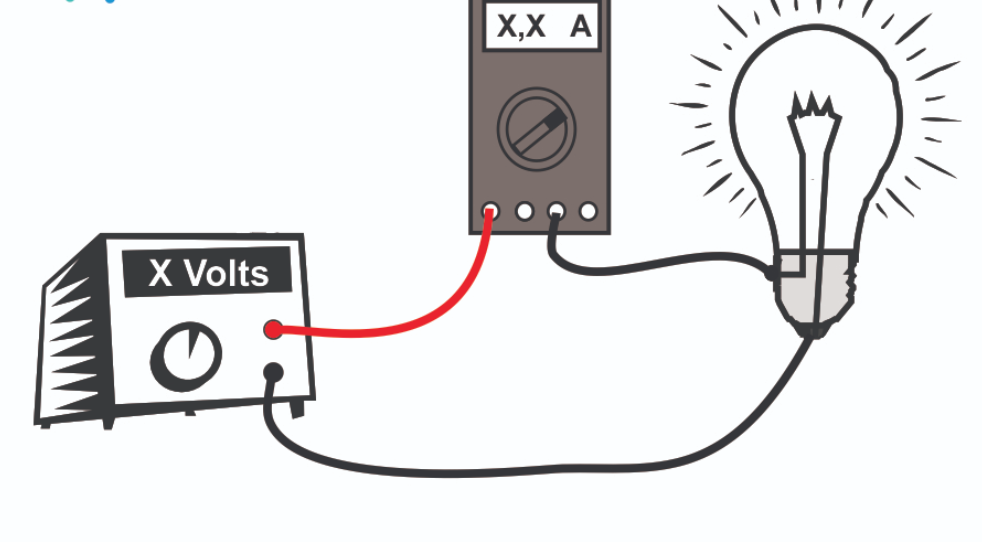

V ou F?
Um amperímetro deve ser ligado em paralelo ao circuito.
Falso
Um amperímetro deve ser ligado em série ao circuito.
Física: Eletrodinâmica

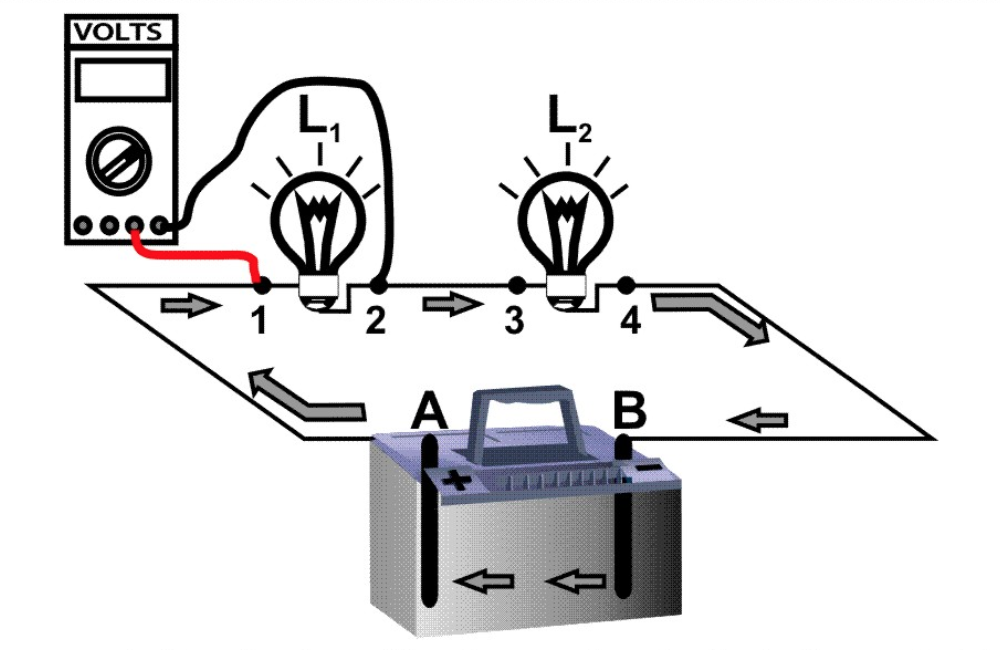

V ou F?
Um voltímetro deve ser ligado ao circuito em paralelo.
Verdadeiro.
Física: Eletrodinâmica
Gerador elétrico
Função?
Aumentar a carga potencial elétrica de uma carga que o atravessa.
Física: Eletrodinâmica
Gerador elétrico
Equação?
U = e - ri
Onde,
- U: diferença de potencial lançada no circuito
- e: força eletromotriz
- ri: diferença de potencial remanescente na bateria
Física: Eletrodinâmica
V ou F?
Caso a resistência interna de um gerador elétrico seja nula, ele é chamado de ideal.
Verdadeiro.
Física: Eletrodinâmica
Um gerador elétrico ideal _______ (não dissipa/dissipa) energia.
Não dissipa.
Física: Eletrodinâmica
Capacitores
Fórmula?
Q = C.U
Onde,
- Q: carga elétrica
- C: capacitância
- U: diferença de potencial
Física: Eletrodinâmica
V ou F?
Geradores elétricos não podem ser associados em série e paralelo.
Falso
Geradores elétricos podem sim ser associados em série e paralelo.
Física: Eletrodinâmica
O que acontece ao associarmos geradores elétricos em série?
Aumento da potência.
Física: Eletrodinâmica

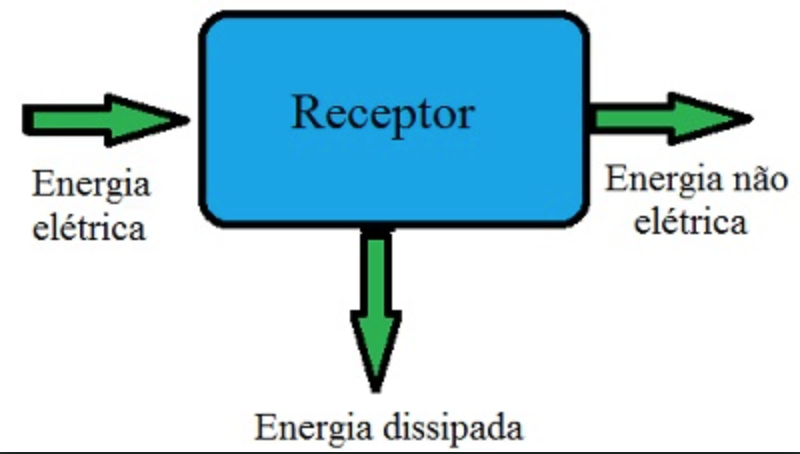

Receptor elétrico
Função?
Converter energia elétrica em outra forma de energia.
Física: Eletrodinâmica
Leis de Kirchhoff
Quais são?
Lei dos nós e lei das malhas.
Física: Eletrodinâmica
Lei das malhas
Percorrendo uma malha, em um dado sentido, é nula a soma das tensões de cada elemento do circuito.
Física: Eletrodinâmica
Lei dos nós
A soma das intensidades de correntes que saem e deixam um nó é igual.
